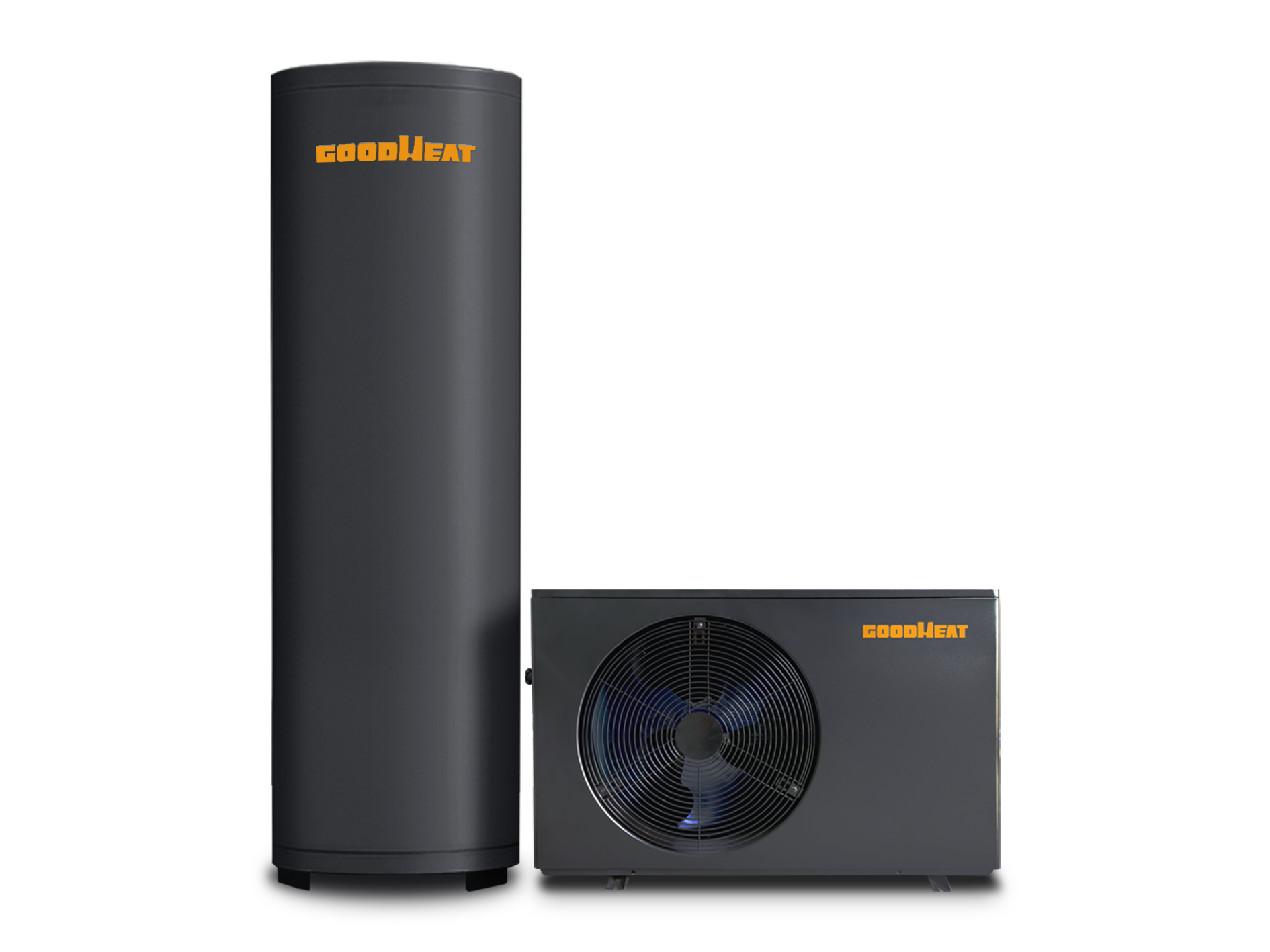

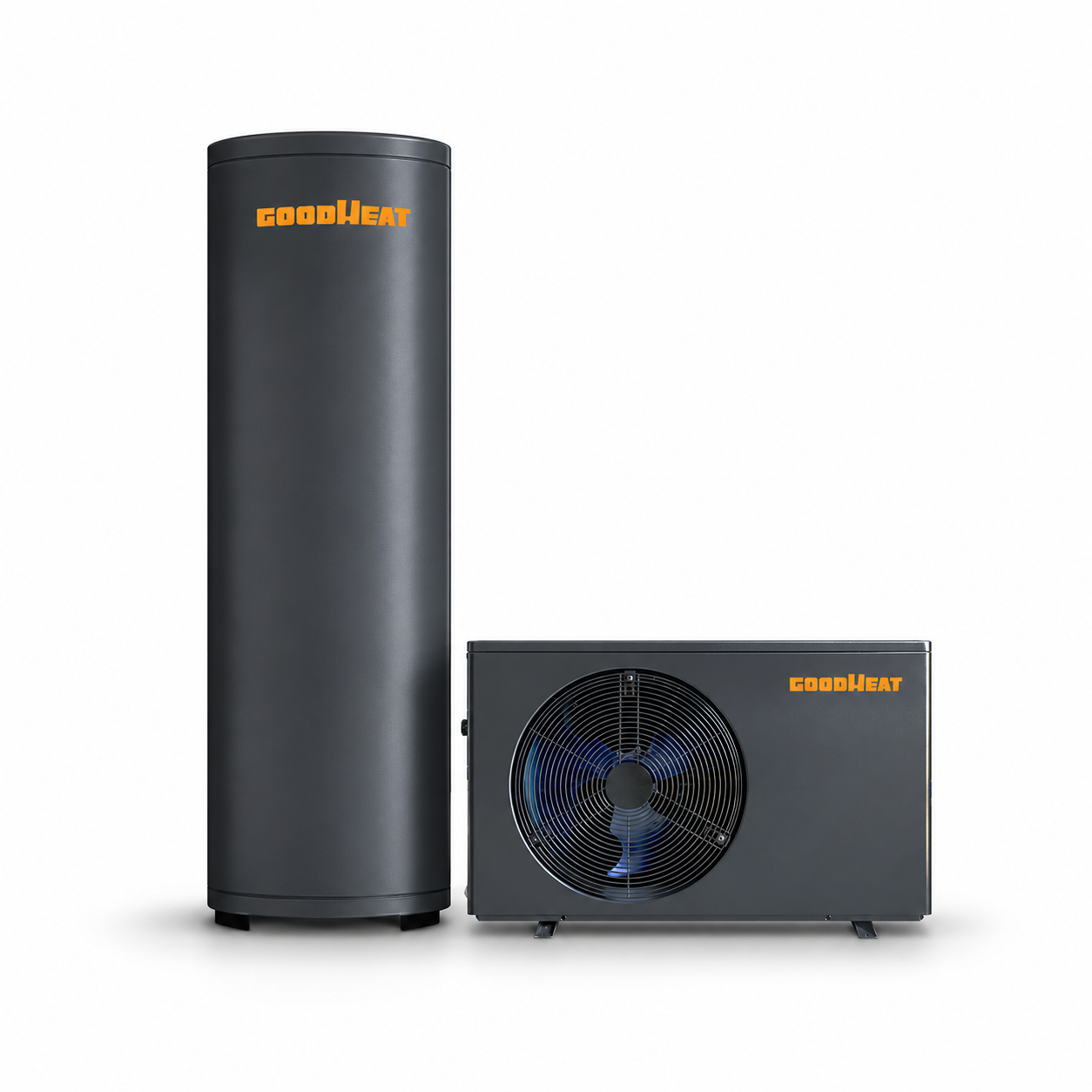

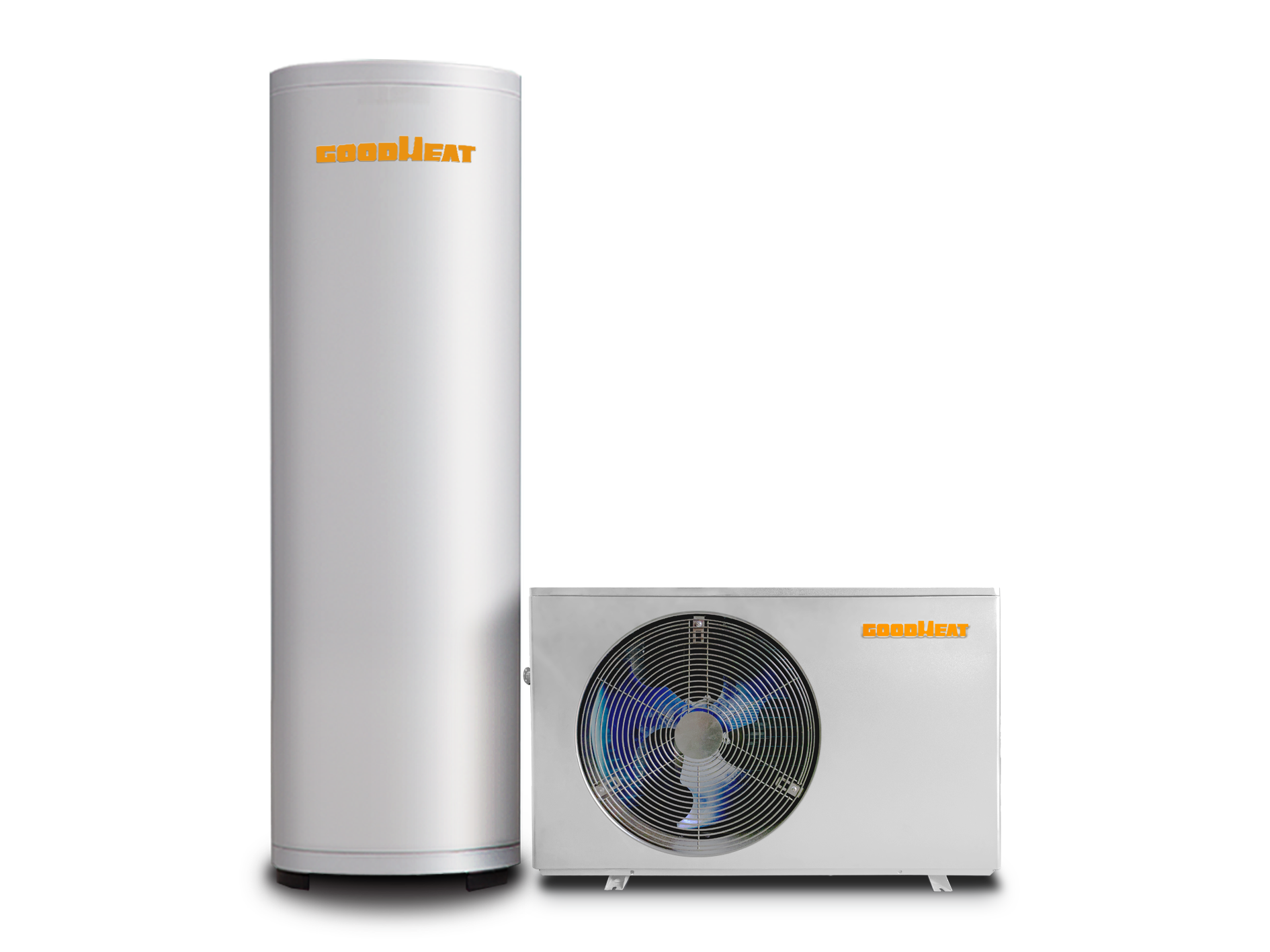

R410A Split-типті жылу сорғы су жылытқышы

R410A Split-типті жылу сорғы су жылытқышы

су айналымын бөлу жүйесі.Бөлек сыртқы жылу сорғысы және сақтау ыдысы бар
Номиналды қыздыру қуаты 3,75–14 кВт болатын бес негізгі құрылғы моделі.*
Судың максималды температурасы: 55°C; жарияланған қоршаған орта диапазоны: -15 - 46°C.
Ұсынылған резервуар көлемі үлгіге байланысты өзгереді, 200-ден 500 л-ге дейін.
Айналмалы компрессор, құбырлы конденсатор және электронды кеңейту клапаны.
Берілген нұсқаулықта құжатталған контроллер және қолданба функциялары; реттелген конфигурацияны растаңыз.

*ДБ/ВБ 20/15°C ауада есептелген; су 15→55°C. Соңғы конфигурация және операциялық конверт растауды қажет етеді.


Қол жетімділік:



Сұрау

Сипаттама

Техникалық сипаттама

Жиі қойылатын сұрақтар

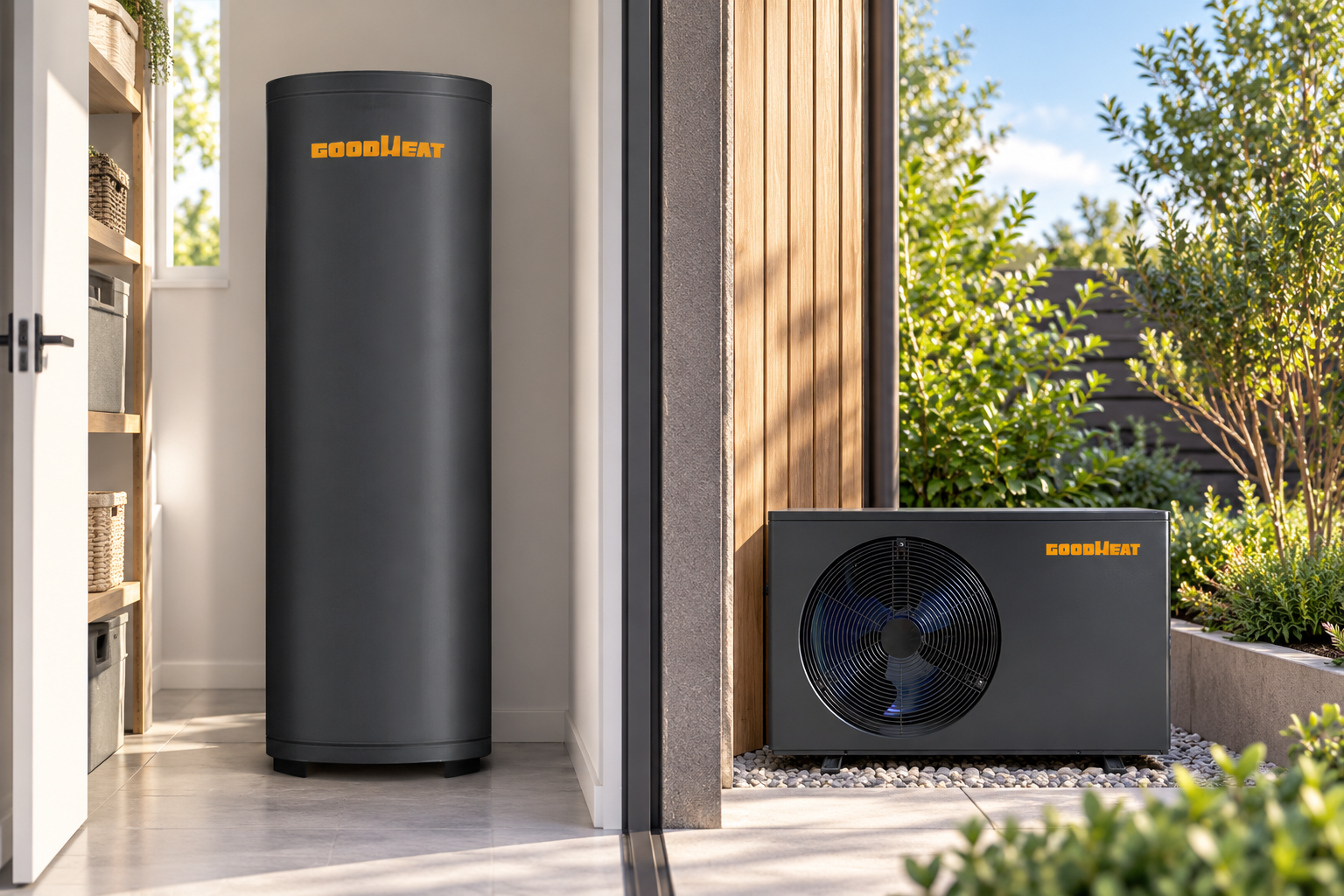

Бөлек орындар.

Бір ыстық су жүйесі.

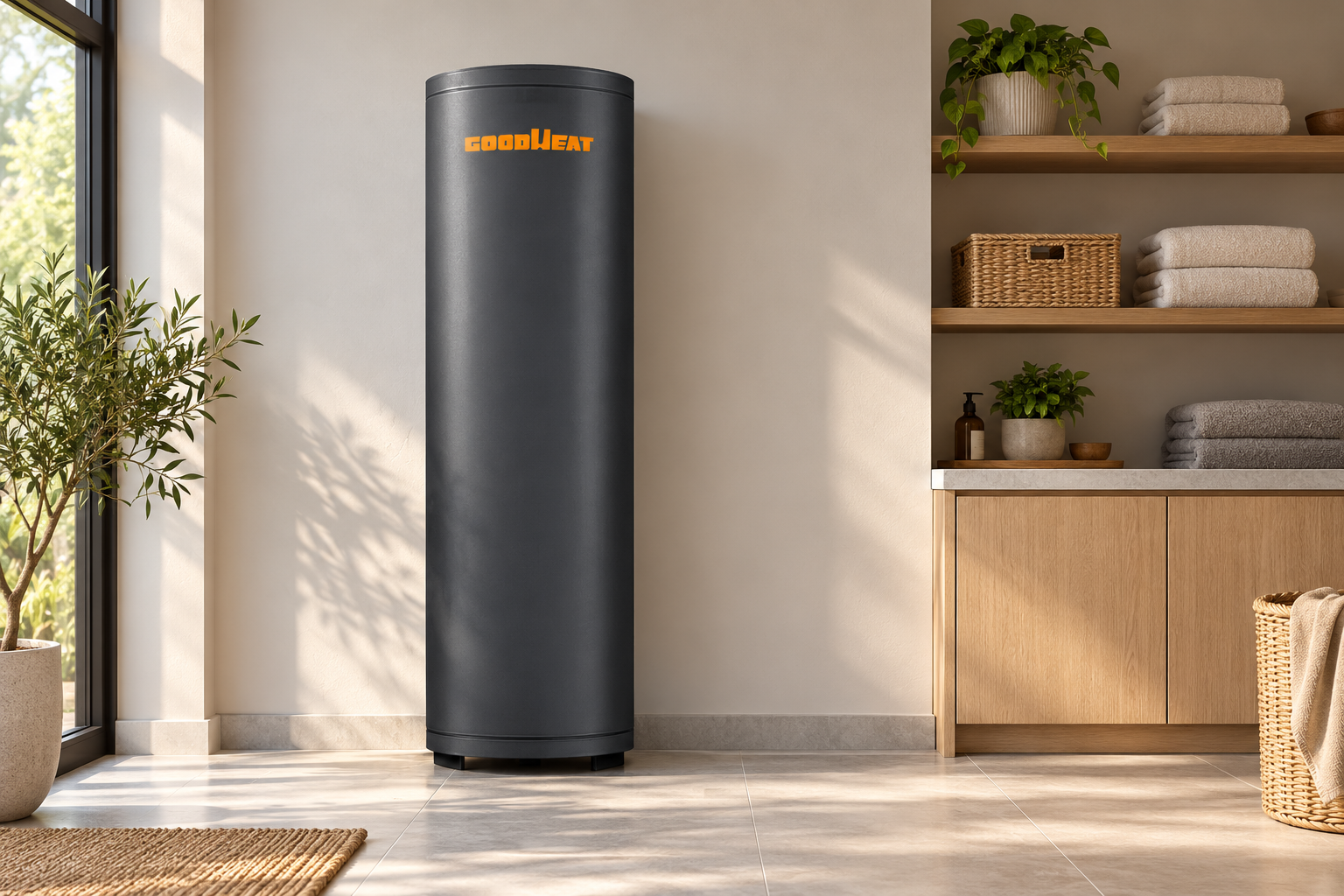

Сақтау ыдысын үй ішінде ұстаңыз және негізгі құрылғыны қолайлы желдетілетін сыртқы орынға орналастырыңыз. Су айналымы жылу сорғысы мен сәйкес келетін резервуарды қосады.

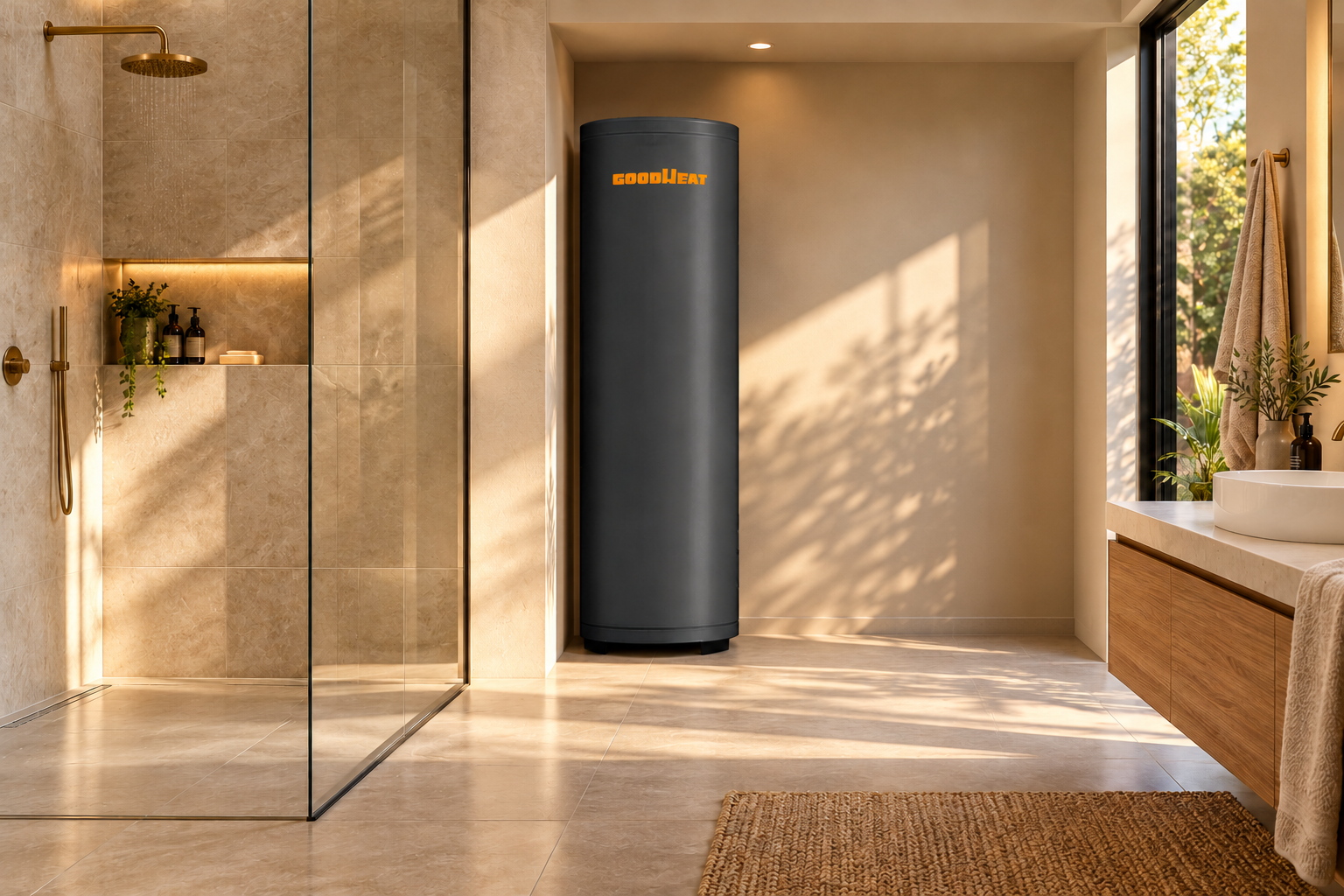

Сақталған ыстық су.

Күнделікті істерге дайын.

Ауқымда судың максималды температурасы 55°C көрсетілген. Тұрмыстық ыстық су сұранысына сай резервуар мен қалпына келтіру сыйымдылығын таңдаңыз.

Сыйымдылықты таңдаңыз.

Сұраныспен сәйкестендіріңіз.

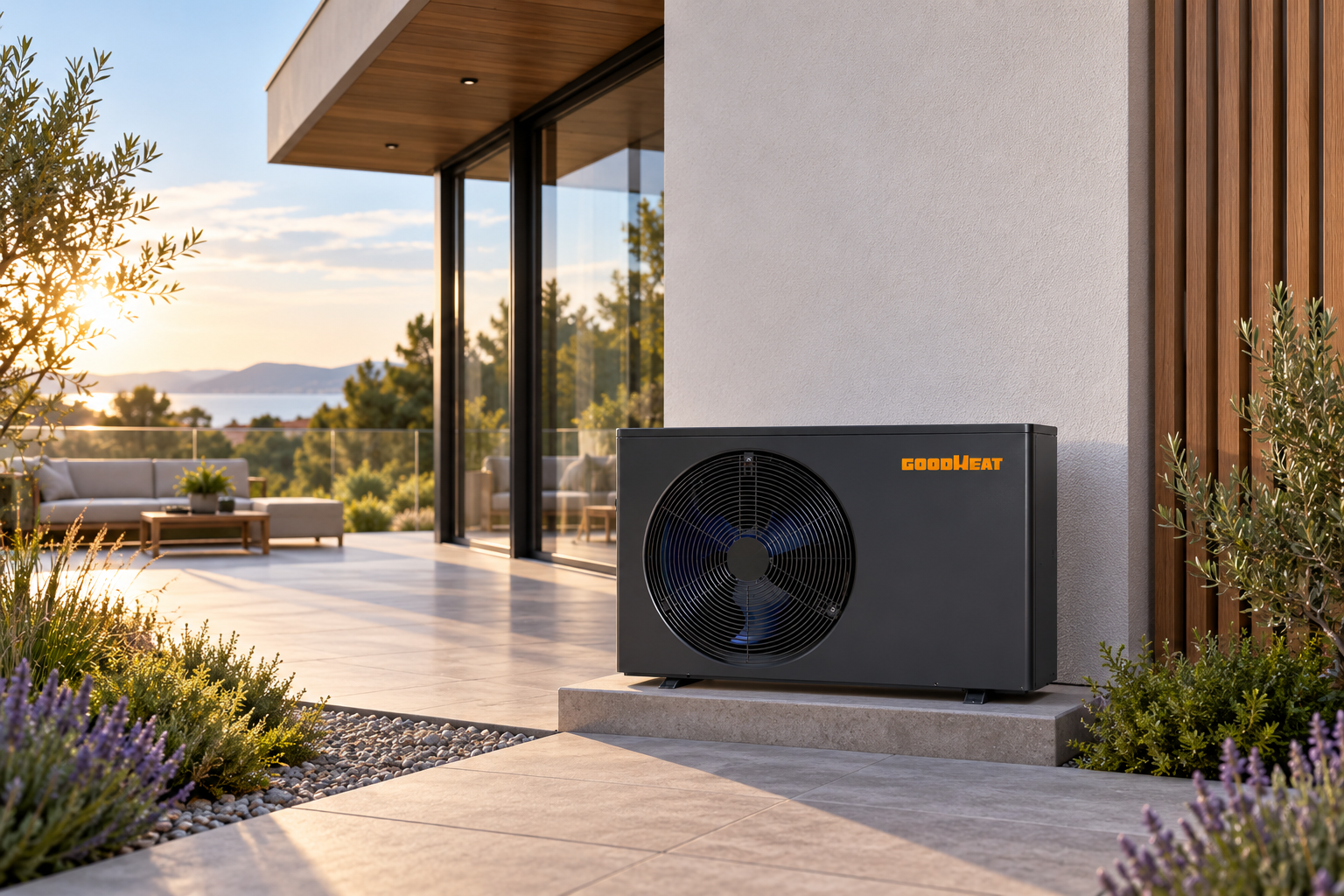

Сақтау ыдысын таңдамас бұрын бес сыртқы блок үлгісін қыздыру шығысы, номиналды қуат тұтынуы және қалпына келтіру жылдамдығы бойынша салыстырыңыз.

Өлшемнің басқа жолдары

ыстық су қоймасы.

Резервуар парағында 200, 300, 400 және 500 л эмаль сақтау нұсқалары берілген. Негізгі блок парағы әрбір үлгі үшін ұсынылған резервуар көлемдерін бөлек береді.

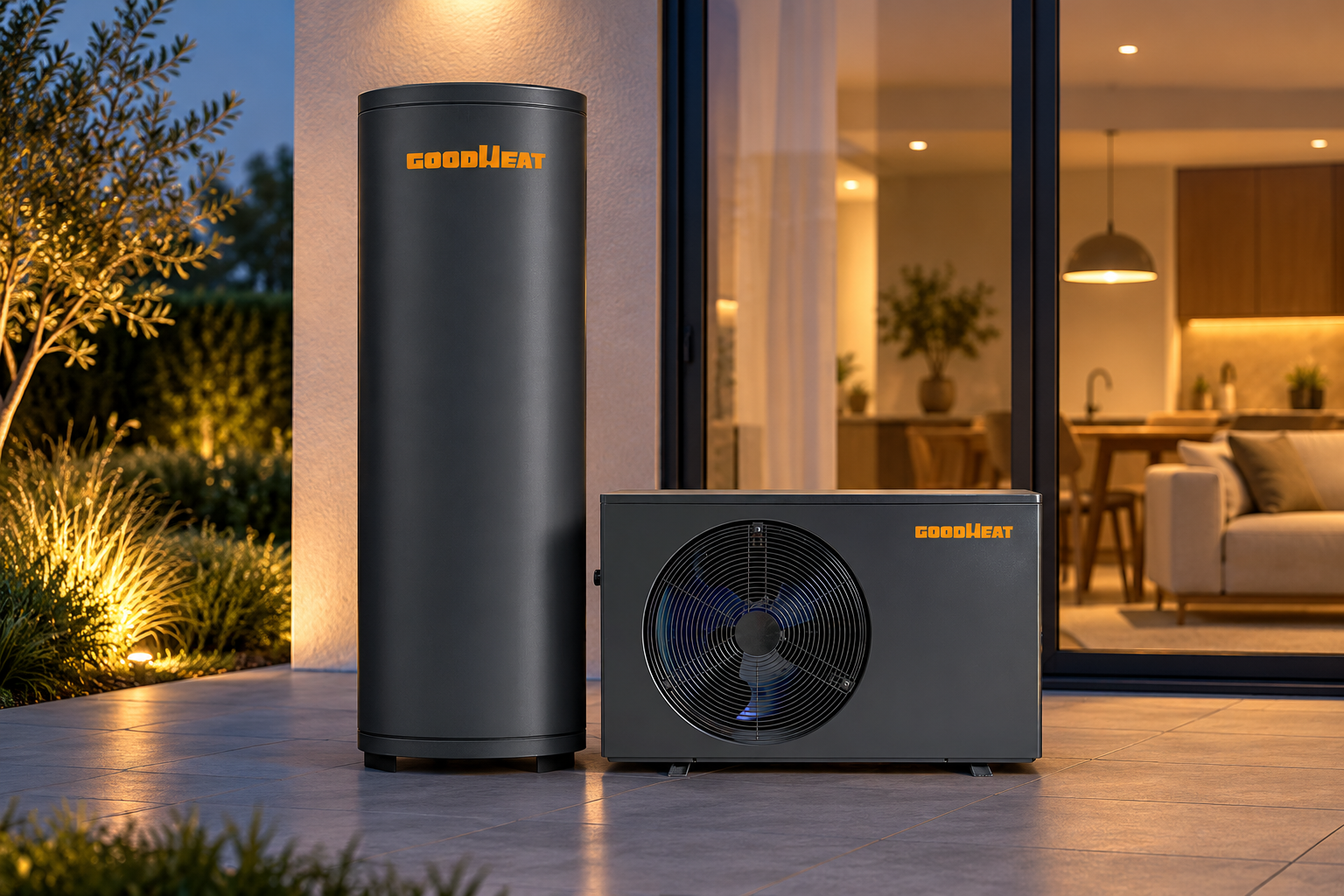

Температураны орнатыңыз.

Күнделікті жұмысты басқарыңыз.

Берілген қолмен құжат контроллерінің жұмысы және қолданба функциялары. Таңдалған тапсырыспен қамтылған контроллерді және қосылымды растаңыз.

Қатысты өнімдер

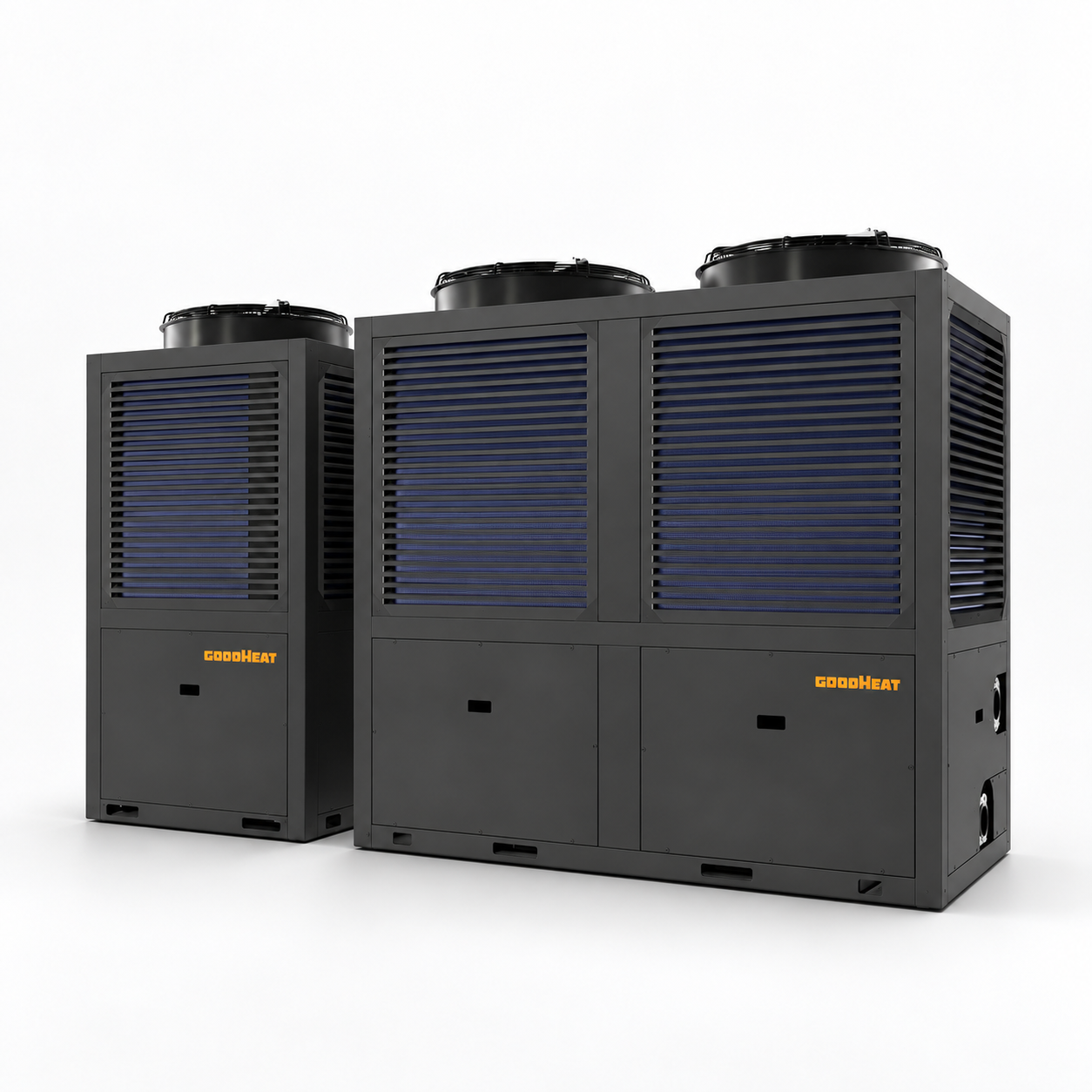

R32 коммерциялық жылу сорғы су жылытқышы

Сұрау

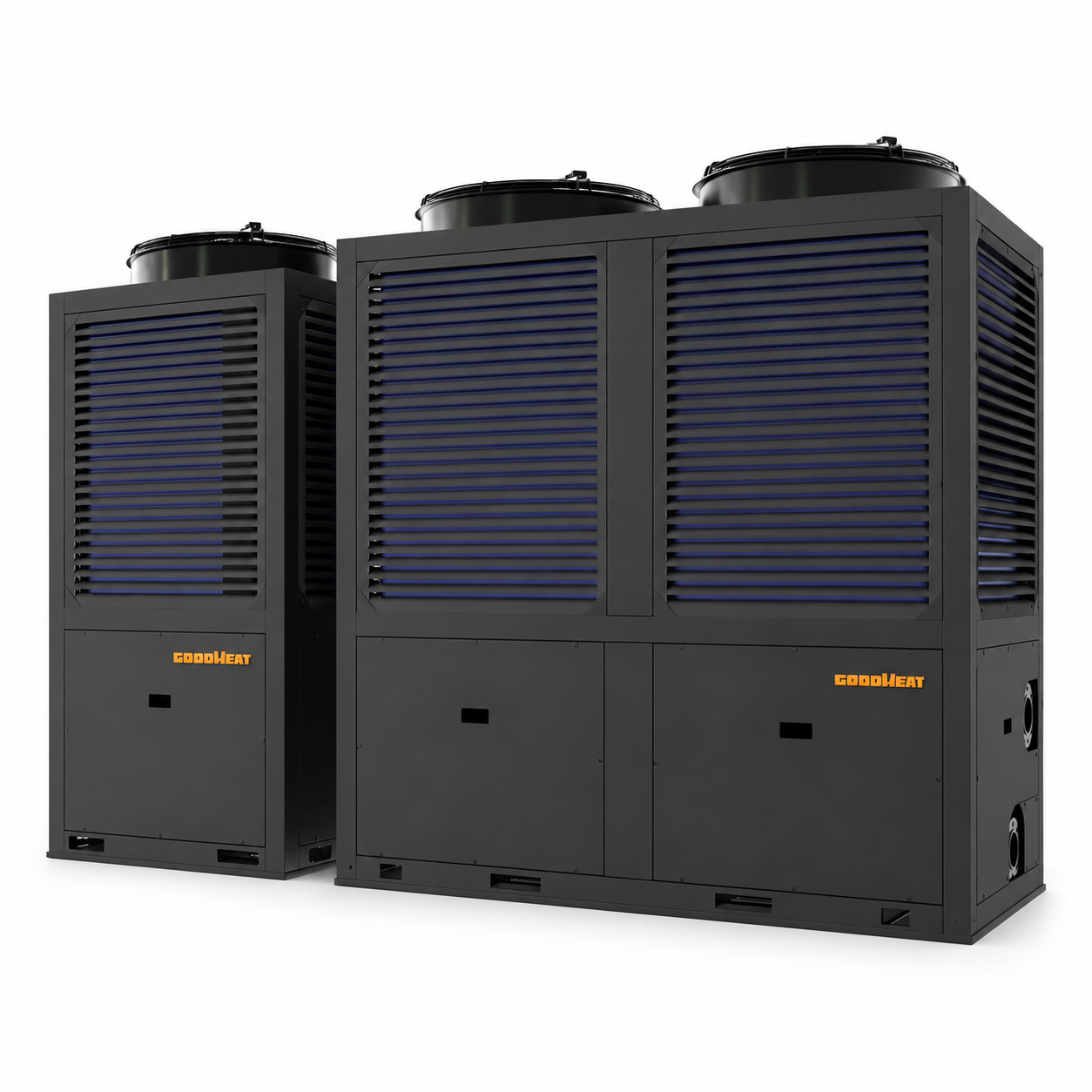

R290 коммерциялық жылу сорғы су жылытқышы

Сұрау

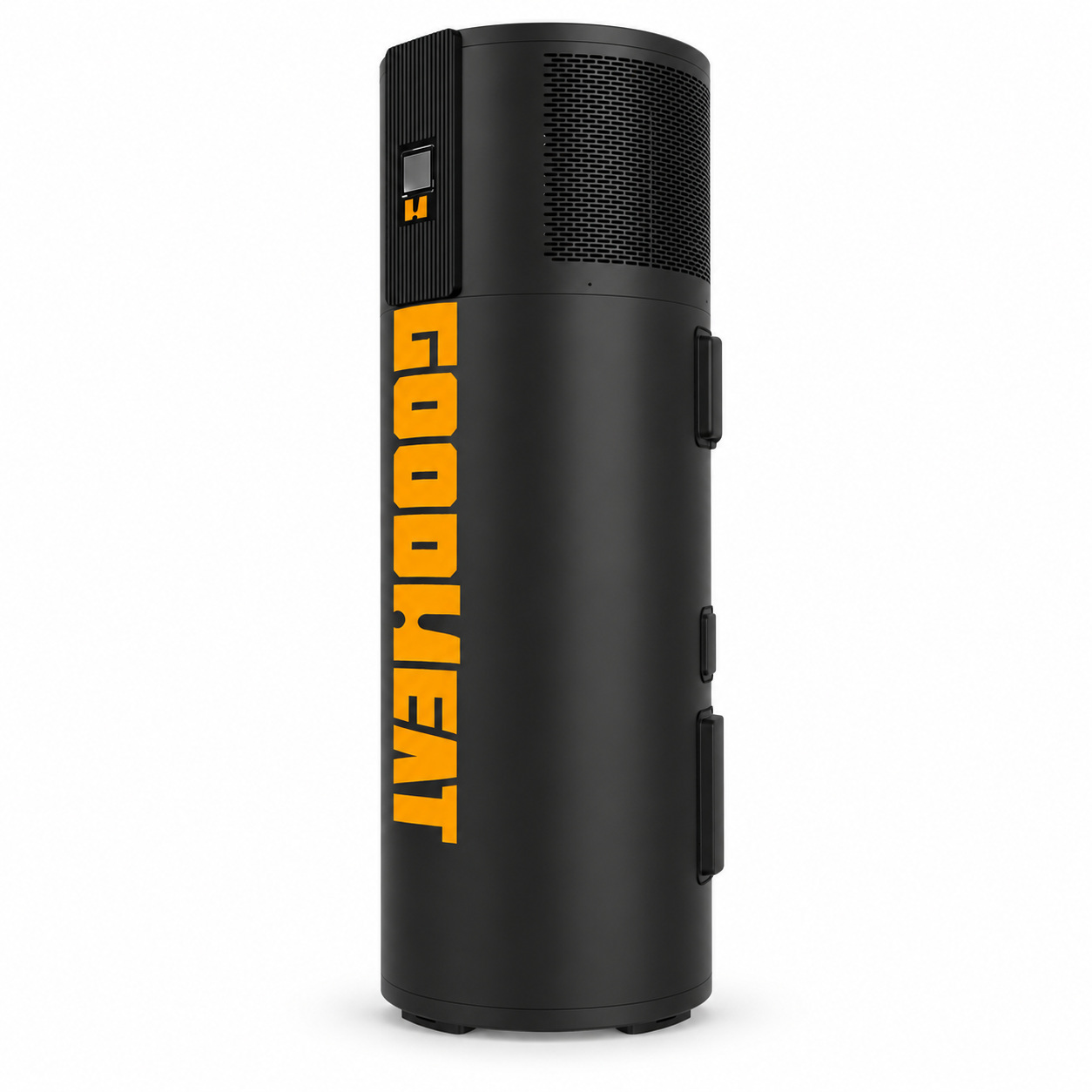

R290 Бүйірлік разрядтық жылу сорғысы су жылытқышы

R290 Бүйірлік разряд барлығы бір жылу сорғы су жылытқышы

Сұрау

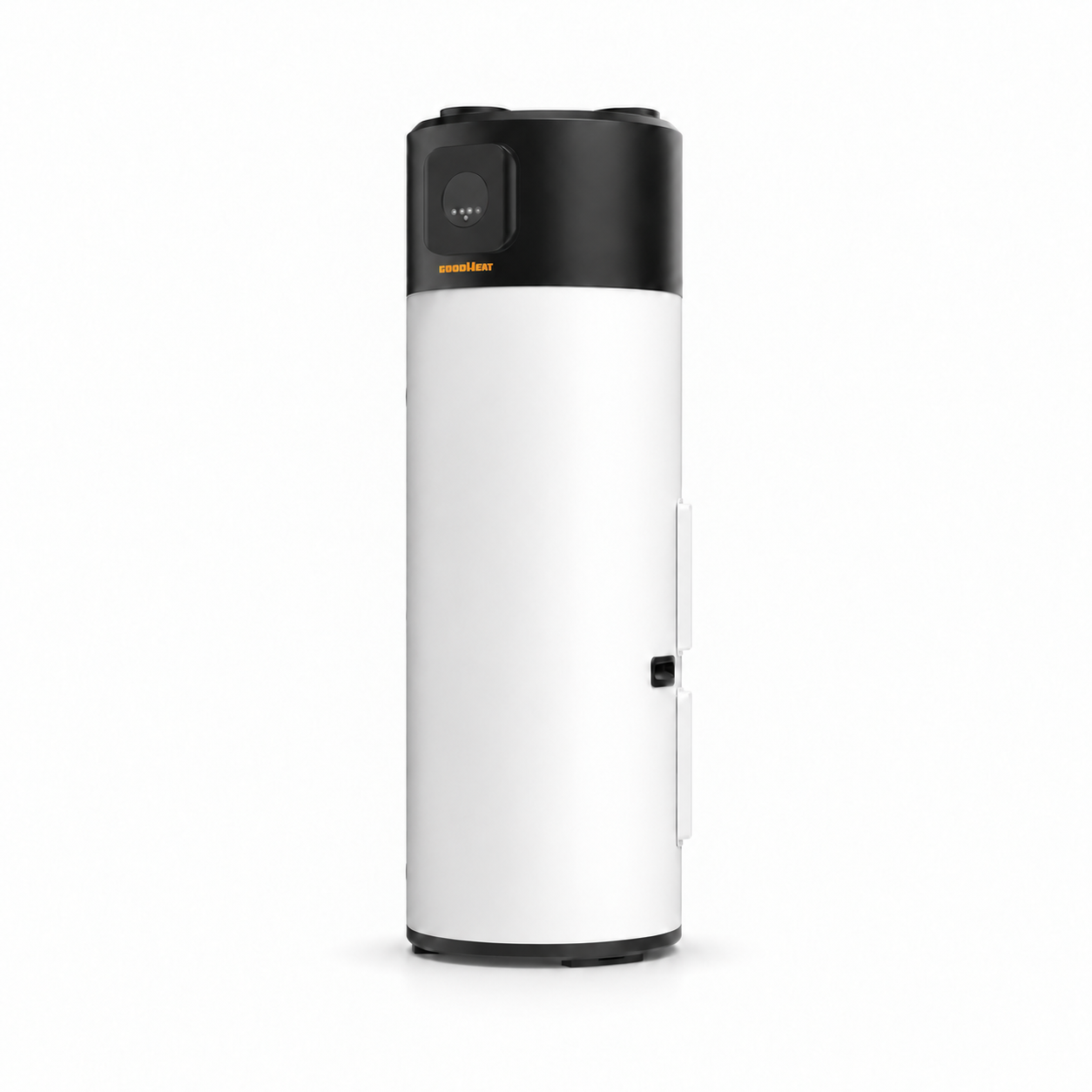

R290 Жоғарғы разрядты жылу сорғысы су жылытқышы

R290 Үстіңгі разрядтың барлығы бір жылу сорғы су жылытқышы

Сұрау

Дұрыс жылу сорғысы мен резервуар жұптамасын табыңыз.

Ыстық суға сұранысыңызды, кіріс су температурасын және бос орынды бөлісіңіз.

Баға сұрау

Шығаруды салыстыру.

Толық жүйені тексеріңіз.

Оңай таңдау үшін сыртқы блоктың өнімділігі мен резервуар деректері бөлек көрсетіледі.

Ішкі блок	200~300л	200~300л	300~500л	500L
Сыртқы блок	3,6 кВт	5,5 кВт	10,5 кВт	14кВт
Үлгі	GHWSHS-3.6DA1	GHWSHS-5.5DA1	GHWSHS-10.5DA1	GHWSHS-14DA1
Жалпы сипаттамалар
Айнымалы токтың қуат көзі (V / Ph / Гц)	220~240 / 1/50	220~240 / 1/50	220~240 / 1/50	220~240 / 1/50
Жұмыс ортасының температурасы (°C)	−15~46
Шығарылатын судың максималды температурасы (°C)	55
Жылыту өнімділігі · Ауа DB 20 °C, WB 15 °C / Су кірісі 15 °C, шығыс 55 °C
Жылыту сыйымдылығы (Вт)	3750	5300	10600	14000
Номиналды қуат (Вт)	882	1232	2524	3325
Номиналды ток кірісі (A)	4.05	5.66	11.59	14.60
Максималды кіріс (Вт) (жылу сорғысы + резервтік көшірме)	1450+2000	1920+2000	4400+4000	4650+4000
Максималды ток кірісі (Вт) (жылу сорғысы + резервтік көшірме)	7,22+9,08	10,50+9,10	24.05+18.25	26,85+18,15
Өнімділік коэффициенті (COP)	4.25	4.30	4.20	4.21
Ыстық судың өнімділігі (л/сағ)	80	114	228	300
Электр және хладагент техникалық сипаттамалары
Салқындатқыштың түрі / заряды	R410A / 0,86 кг	R410A / 0,90 кг	R410A / 1,40 кг	R410A / 1,75 кг
Макс. Салқындатқыштың рұқсат етілген қысымы (МПа)	4.40	4.40	4.40	4.40
Электрлік қорғаныс класы	І сынып
Су өткізбейтін деңгей	IPX4
Суға қосылу	G1/2	G1/2	G3/4	G3/4
Акустикалық деректер
Шу деңгейі [дБ(А)]	54	54	55	55
Өлшемдері және жеткізу
Таза салмақ (кг)	50	57	65	70
Жалпы салмақ (кг)	55	62	90	95
Бірлік өлшемдері (мм)	947×370×565			1078×390×705
Қаптама өлшемдері (мм)	1002×414×591			1130×436×850

*10,6 кВт үлгісіндегі хладагент заряды растауды күтуде, себебі бастапқы құрылғы сәйкес емес болып көрінеді. Жетіспейтін бастапқы мәндер 'Көрсетілмеген' ретінде көрсетіледі. 6,8 кВт негізгі құрылғының салмағы бір 65 кг мәні ретінде көрсетілген; жеке брутто салмақ берілмейді.

Негізгі блоктың максималды кірісі және қосымша қыздырғыш көрсеткіштері жұмыс кітабында бөлек көрсетілген; соңғы тақтайшадан жалпы тізбек талаптарын растаңыз. Шу мәндері өлшеу қашықтығын, режимін немесе дыбыс қуатына қарсы дыбыс қысымын көрсетпейді. Судың максималды температурасы мен ең төменгі қоршаған орта температурасы біріктірілген өнімділік кепілдігі емес, бөлек шектеулер болып табылады.

Дұрыс жылу сорғысы мен резервуар жұптамасын табыңыз.

Ыстық суға сұранысыңызды, кіріс су температурасын және бос орынды бөлісіңіз.

Баға сұрау

Дұрыс жылу сорғысы мен резервуар жұптамасын табыңыз.

Ыстық суға сұранысыңызды, кіріс су температурасын және бос орынды бөлісіңіз.

Баға сұрау

Жүйені жоспарлаңыз.

Мәліметтерді растаңыз.

Бұл хладагент циклін бөлу жүйесі ме?

Жоқ. Берілген құжаттар су айналымын бөлу жүйесін анықтайды. Негізгі блок конденсатор мен су сорғысын қамтиды; таңдалған резервуар су тізбегі арқылы байланысқан.

Қай резервуарды таңдауым керек?

300 л/сағ лездік ағынды білдіреді ме?

Әрбір модель қоршаған ортада -15°C температурада 55°C-қа жетуі мүмкін бе?

PV тікелей жетегі немесе инвертор жұмысы қосылған ба?

Әрбір модельде қолданбаны басқару стандартты ма?

Орнату алдында нені тексеру керек?
