| Modelo |
50kW |
100kW |
210kW |
400kW |
| GSHVTV-50BA1 |
GSHVTV-100BA1 |
GSHVTV-210BA1 |
UKCH400L1VTA1 |
| Fonte de energia |
380~415V/3ph/50Hz
|
| Aquecimento Nominal (Máx.) (A7/6℃, W30/35℃) |
| Capacidade de aquecimento (kW) |
46,0(13,9~52,8) |
92,0(28,5~107,8) |
176,0(49,7~213,0) |
335,0(52,3~402,5) |
| Entrada de energia (kW) |
11,1(3,0~15,2) |
22,2(5,9~30,3) |
42,33(11,1~60,0) |
98,8(16,3~137,8) |
| COP |
4,14(3,50~4,75) |
4,15(3,52~4,80) |
4,16(3,55~4,82) |
3,39(2,92~3,91) |
| Aquecimento Nominal (Máx.) (A7/6℃, W47/55℃) |
| Capacidade de aquecimento (kW) |
43,3(13,5~49,5) |
86,5(27,9~102,3) |
172,0(48,6~202,0) |
/ |
| Entrada de energia (kW) |
16,5(4,3~19,5) |
32,8(9,0~40,1) |
64,89(17,1~79,2) |
/ |
| COP |
2,63(2,53~3,12) |
2,64(2,53~3,12) |
2,65(2,55~3,12) |
/ |
| Aquecimento nominal (máx.) (A-12/-14°C, W50/55°C) |
| Capacidade de aquecimento (kW) |
34,0(10,3~35,3) |
68,0(21,3~72,1) |
136,8(36,3~141,0) |
258,0(39,9~276,2)
|
| Entrada de energia (kW) |
19,6(4,9~20,7) |
38,8(9,9~42,4) |
79,4(18,1~82,0) |
106,6(17,3~131,5) |
| COP |
1,73(1,70~2,20) |
1,75(1,70~2,20) |
1,72(1,65~2,15) |
2,42(2,05~2,90) |
| Resfriamento nominal (máx.) (A35/24℃, W12/7℃) |
| Capacidade de resfriamento (kW) |
28,0(12,2~30,6) |
56,0(25,2~62,5) |
106,0(39,4~135,2) |
215,0(31,9~233,7) |
| Entrada de energia (kW) |
12,1(5,1~17,2) |
27,0(10,7~31,1) |
46,1(18,7~73,1) |
97,7(15,1~116,9) |
| Máx. Entrada de energia (kW) |
22.0 |
43.0 |
82.0 |
155.0
|
| Máx. Atual(A) |
43.5 |
85.0 |
160.0 |
270.0 |

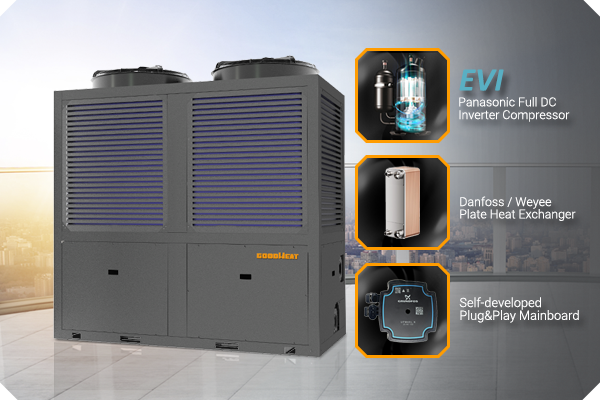

| Quantidade de compressores |
1 |
2 |
4 |
| Válvula de Expansão |
EEV |
| Direção do fluxo de ar |
Vertical |
| Classe IP |
IPX4 |
| Volume de vazão de água (m³/h) |
8.0 |
16.0 |
30.0 |
54.0 |
| Queda de pressão da água (kPa) |
70 |
73 |
76 |
|
| Temperatura de trabalho. Faixa (℃) |
-35~46 |
| Máx. Temperatura de saída de água (℃) |
60
|
| Ruído(dB(A)) |
≤65 |
≤68 |
≤76 |
≤76 |
| Conexão de água |
G1-1/2 |
(Flange)DN65 |
(Flange)DN80 |
(Flange)DN100 |
| Peso líquido (kg) |
450 |
780 |
1250 |
2600 |
| Dimensões (C*L*A)(mm) |
1100*1100*2150 |
2000*1110*2250 |
2400*1160*2450 |
2400*2200*2500 |
| Nota: Os dados acima são apenas para referência. Consulte a placa de identificação na unidade para obter dados mais específicos. |
